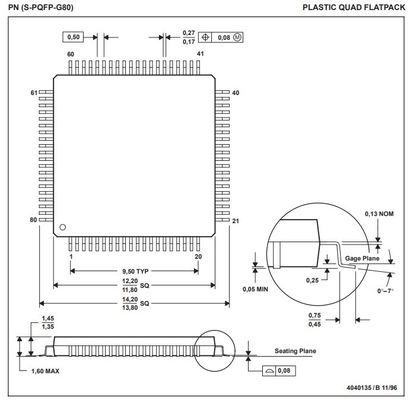

Acesso direto da memória UART/SPI/I2C 113-NFBGA -4 do bocado CAD MCU 256KB do SI 16 de MSP430F5438AIZCAR

Características para o MSP430F5438A

• Baixa escala da tensão de fonte: 3,6 V para baixo a 1,8 V
• Ultra-baixo consumo de potência
  • Modo ativo (SÃO): todos os pulsos de disparo de sistema 230 µA/MHz ativos em 8 megahertz, 3,0 V, execução de programa instantânea 110 µA/MHz (típicos) em 8 megahertz, 3,0 V, execução de programa de RAM (típica)
  • Modo à espera (LPM3): pulso de disparo de tempo real (RTC) com cristal, cão de guarda, e supervisor operacional, retenção completa da fonte de RAM, excitação rápida: µA 1,7 µA em 2,2 V, 2,1 no oscilador (típico) da baixa potência de 3,0 V (VLO), contador, cão de guarda, e supervisor de uso geral operacional, retenção completa da fonte de RAM, excitação rápida: µA 1,2 em 3,0 V (típicos)
  • Fora do modo (LPM4): retenção completa de RAM, supervisor operacional, excitação rápida da fonte: µA 1,2 em 3,0 V (típicos)
  • Modo da parada programada (LPM4.5): 0,1 µA em 3,0 V (típicos)
• Acorde do modo à espera em 3,5 µs (típicos)
• arquitetura de 16 bits do RISC
  • Memória prolongada
  • Até o pulso de disparo de sistema 25-MHz
• Sistema flexível da poder-gestão
  • LDO inteiramente integrado com tensão de fonte regulada programável do núcleo
  • Supervisão, monitoração, e baixa de pressão da tensão de fonte
• Sistema de pulso de disparo unificado
  • Laço de controle de FLL para a estabilização da frequência
  • Fonte de baixa frequência do pulso de disparo interno da baixa potência (VLO)
  • Fonte de referência interna aparada de baixa frequência (REFO)
  • cristais 32-kHz
  • Cristais de alta frequência até 32 megahertz
• o temporizador de 16 bits TA0, Timer_A com cinco captações/compara registros
• o temporizador de 16 bits TA1, Timer_A com três captações/compara registros
• o temporizador de 16 bits TB0, Timer_B com sete captações/compara registros da sombra
• Até quatro relações de comunicação de série universais (USCIs)
  • USCI_A0, USCI_A1, USCI_A2, e USCI_A3 cada apoio:
    • UART aumentado apoia a detecção automática da taxa de transmissão
    • Codificador e decodificador de IrDA
    • SPI síncrono
  • USCI_B0, USCI_B1, USCI_B2, e USCI_B3 cada apoio:
    • Mim2C
    • SPI síncrono
• conversor 12-bit analógico-numérico (CAD)
  • Referência interna
  • Amostra-e-posse
  • Característica de Autoscan
  • 14 canais externos, 2 canais internos
• O multiplicador do hardware apoia operações de 32 bits
• A programação a bordo de série, tensão de programação não externo precisou
• acesso direto da memória 3-channel interno
• Temporizador básico com característica do RTC
• A comparação do dispositivo resume os membros da família disponíveis

Descrição para o MSP430F5438A

A família do SI MSP de microcontroladores do ultra-baixo-poder consiste em diversos dispositivos que caracterizam grupos diferentes de periféricos visados para várias aplicações. A arquitetura, combinada com os modos extensivos da baixa potência, é aperfeiçoada para conseguir vida da bateria prolongada em aplicações portáteis da medida. O dispositivo caracteriza um processador central de 16 bits poderoso do RISC, uns registros de 16 bits, e uns geradores constantes que contribuam à eficiência máxima do código. Digitalmente - o oscilador controlado (DCO) permite que o dispositivo acorde dos modos da baixa potência ao modo ativo em 3,5 µs (típicos).

As séries de MSP430F543xA e de MSP430F541xA são configurações do microcontrolador com os três temporizadores de 16 bits, 12 um bocado de capacidade elevada CAD, até quatro USCIs, um multiplicador do hardware, acesso direto da memória, um módulo do RTC com capacidades do alarme, e até 87 pinos do I/O.

Para descrições completas do módulo, veja o guia de usuário da família de MSP430F5xx e de MSP430F6xx.
